Trykk på bilde for datablad Trykk på bilde for datablad

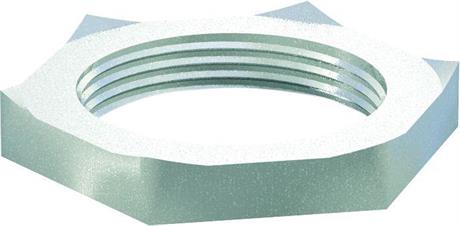

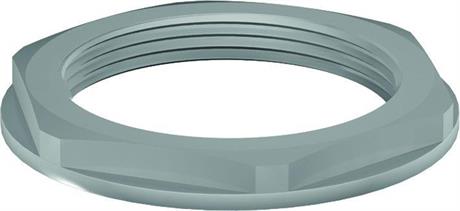

Polyamid Mutter med flens: Locknut with Collar

Material Polyamide 6 GF 30

Operating Temperature -20°C to +100°C

Thread Metric acc. to EN 60423 / PG acc. to DIN 40430 / NPT acc. to ANSI B1.20.1

Note!!

For fixing cable glands and accessories in case of no entry thread existing. With collar, in order to avoid damages at the surface during installation.



-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

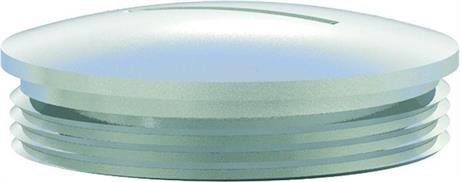

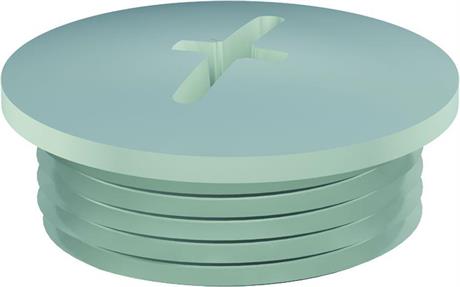

Polyamid Blind plugg: Round Screw Plug with Slot

Material Polyamide 6 GF 30

Operating Temperature Typ A: -40°C to +100°C / Typ B: -30°C to +130°C

Thread Metric acc. to EN 60423 / PG acc. to DIN 40430

Protection Class IP54

Note!!

For the safe closing of unused holes in machines and enclosures.







---------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

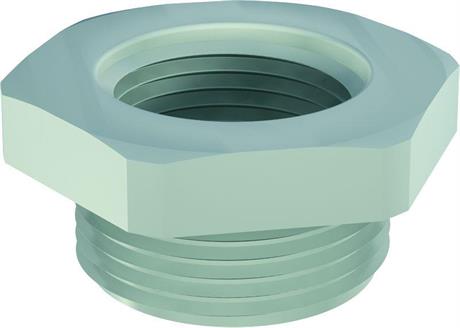

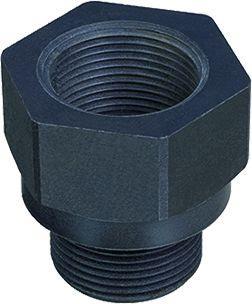

Polyamid Reduserings nippel: Hexagonal Reducer

Material Polyamide 6 GF 30

Operating Temperature -30°C to +100°C

Thread Metric acc. to EN 60423

Protection Class Depending on the combination with further components.

NB!!

For the reduction from a defined thread size to a smaller thread.









-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

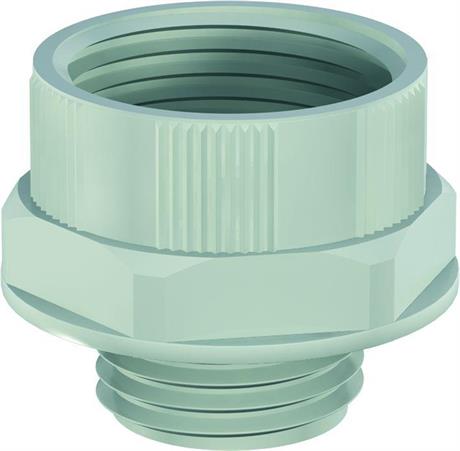

Polyamid utvidelses nippel: Hexagonal Enlarger

Material Polyamide 6 GF 30

Operating Temperature -30°C to +100°C

Thread Metric acc. to EN 60423 / PG acc. to DIN 40430

Protection Class Depending on the combination with further components.

Note!!

For the enlargement from a defined thread sizeto a bigger thread.

















-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

Billig Polyamid utvidelses nippel: Hexagonal Enlarger

Material Polyamide 6 GF 30

Operating Temperature -30°C to +100°C

Thread Metric acc. to EN 60423 / PG acc. to DIN 40430

Protection Class Depending on the combination with further components.

Note!!

For the enlargement from a defined thread sizeto a bigger thread.

Samme kvalitet, bare billigere.















-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

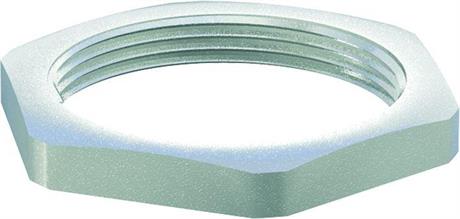

Metal Mutter: Locknut

Material Nickel Plated Brass / Stainless Steel 303/316L

Thread Metric acc. to EN 60423 / PG acc. to DIN 40430 / NPT acc. to ANSI B1.20.1

Note!!

For fixing cable glands and accessories in case of no entry thread existing.





-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

EMC / EMV metal mutter: Locknut EMC

Material Nickel Plated Brass

Thread Metric acc. to EN 60423 / PG acc. to DIN 40430

Note!!

The cutting edges of the locknut serves for building an electrical contact, especially at painted boxes.







-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

Billig Metal blindplugg: Screw Plug without O-Ring

Material Nickel Plated Brass



Thread Metric acc. to EN 60423 / PG acc. to DIN 40430

Protection Class IP54

For the safe closing of unused holes.



-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



Trykk på bilde for datablad Trykk på bilde for datablad

Metal blindplugg med pakning: Screw Plug with O-Ring

Material Nickel Plated Brass / Stainless Steel 303

O-Ring Perbunan (Silicone on Request)

Operating Temperature -20°C to +80°C/

(Silicone: -60°C to +200°C)

Thread Metric acc. to EN 60423 / PG acc. to DIN 40430

Protection Class IP68

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

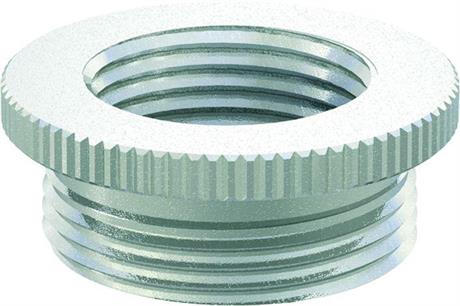

Metall reduserings nippel: Reducer Knurled

Material Nickel Plated Brass

Thread Metric acc. to EN 60423

Protection Class Depending on the combination with further components.

For the reduction from defined tread size to smaller thread.













-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

Metal utvidelses nipel:Enlarger Round

Material Nickel Plated Brass

Thread Metric acc. to EN 60423

Protection Class Depending on the combination with further components.

For the enlargement from a defined thresd size to a bigger thrad.















-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

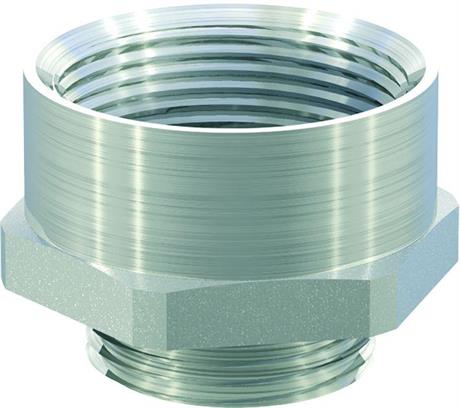

Metal utvidelses nipel: Hexagonal Adapter

Material Nickel Plated Brass

Thread Metric acc. to EN 60423 / PG acc. to DIN 40430

Protection Class Depending on the combination with further components.

For the enlargement from a defined thresd size to a bigger thrad.



















-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

Plast Membran Nippel: Membrane Nipples

Material Polyethylene

Operating Temperature -30°C to +90°C

Thread Metric acc. to EN 60423 / PG acc. to DIN 40430

Protection Class Depending on the combination with further components.

For the enlargement from a defined thread size to a bigger thread.





















-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

Multihulls pakning til Euro-Top Nippel: Multiple Sealing for Euro-Top

Material Evoprene

Operating Temperature -30°C to +100°C

Note!!

Enables the insertion of several cables through one cable gland.









-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

Blind pinne til Multi pakning: Blind Pin

Material Polyacetal

Operating Temperature -30°C to +90°C

Especially applicable with the multiple sealings

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

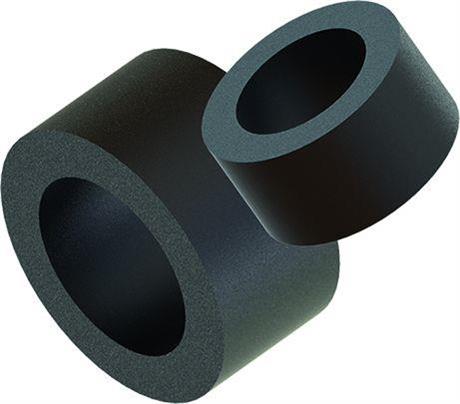

Redusering til Euro-Top Nippel: Reducing Sealing for Euro-Top

Material Chloroprene / (Further on Request)

Operating Temperature -40°C to +120°C

Note To reduce the clamping range.

Redusering av hullet til kabelen, Passer til Euro-Top



















-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

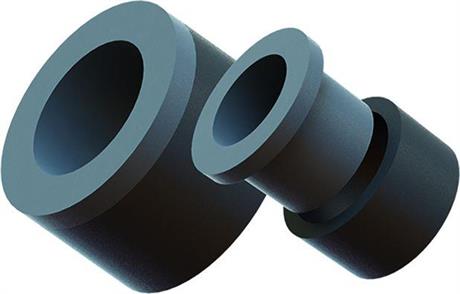

Redusering til Euro-Top Nippel: Double Sealing for Euro-Top

Material Chloroprene / (Further on Request)

Operating Temperature -40°C to +120°C

Note To reduce the clamping range.

Redusering av hullet til kabelen, Passer til Euro-Top











-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

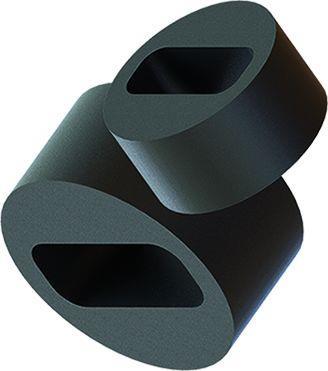

Pakning til flatkabel: Flat Cable Sealing for Euro-Top

Material Chloroprene / (Further on Request)

Operating Temperature -40°C to +120°C

Note!!

Enables the insertion of flat cables in the Euro-Top.

Gjør at Euro-Top nippelen kan bukes til flatkabel















-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

Blindplugg til nippel: Protection Tabs

Material Polyamide 6

Operating Temperature -20°C to +100°C / intermittent -30°C to +150°C

Note For closing not used cable glands watervon and dust proof at machines and enclosures.











-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

Støvpakning til Nippel: Dust Cap

Material Polyethylene

Operating Temperature -30°C to +90°C

Note!!

Dust caps prevent the infiltration of dust and/or dirt into the inside of an unused cable gland.









-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

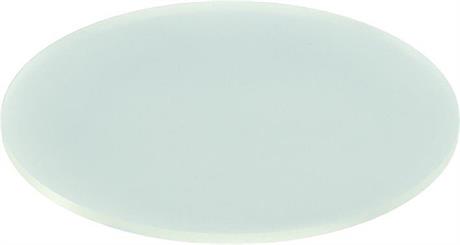

Flat Polythylene pakning:  Flat Sealing Washer

Material Polyethylene

Operating Temperature -30°C to +90°C

Note!!

For an improved leak tightness of the connection thread of a cable gland or accessory.









-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

Flat Neoprene Pakning: Flat Sealing Washer

Material Neoprene

Operating Temperature -40°C to +100°C

Note!!

For an improved leak tightness of the connection thread of a cable gland or accessory.







-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

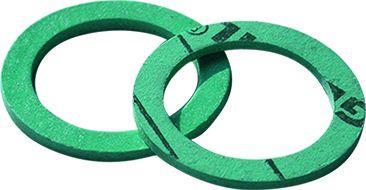

Flat Fiber pakning: Flat Sealing Washer

Material Fiber

Operating Temperature -190°C to +400°C

Note!!

For an improved leak tightness of the connection thread of a cable gland or accessory.





-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

Rund Perbunan pakning: O-Ring

Material Perbunan

Operating Temperature -20°C to +80°C

Note!!

For an improved leak tightness of the connection thread of a cable gland or accessory.





-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

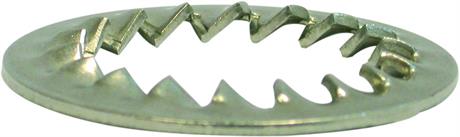

Vibrasjons pakning:  Serrated Washer

Material Stainless Steel 303

Note!!

Increase the fixity of cable glands and lock nuts against vibration.



-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

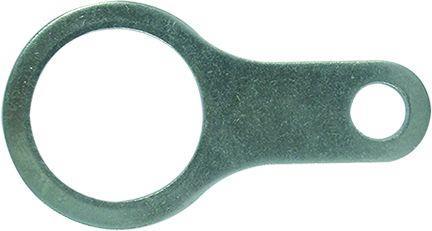

Jordings skive til nippel: Earth Tag

Material Nickel Plated Brass / (Further on Request)

Note !!

Suitable to provide an earth bond connection between cable gland an enclosure.

Gjør det lett å jorde en nippel.







-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

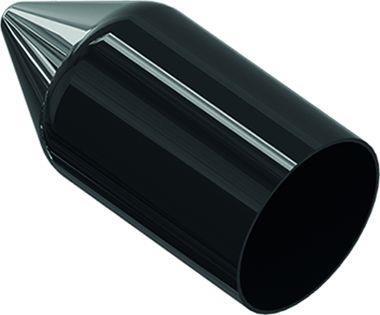

Ex Plast kappe til nippel: Shroud

Material PVC

Note!!

Suitable to fit cable glands.















-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

Ex / ATEX blindpropp: Protection Tabs X3

Material Polyamide 6

Operating Temperature -40°C to +70°C

Note!!

For closing not used Euro-Top X3 HI cable glands water- and dust proof.









-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

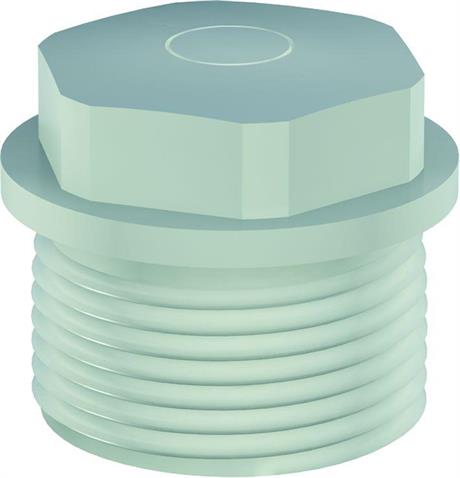

Ex / ATEX blindplugg: Hexagonal Screw Plug X3 HI

Material Polyamide 66

Flat Sealing Washer Chloroprene (CR) / Silicone (SIL)

Operating Temperature -40°C to +70°C / (Silicone: -60°C to +70°C)

Thread Metric acc. to EN 60423

Protection Class IP66 / IP68

ATEX Marking Ex II2 GD / Ex e IIC Gb / Ex tb IIIC Db

Note For the closing of unused holes of machines and enclosures.

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

Ex / ATEX blindplugg: Dome Head Stopping Plug

Material Polyamide 6

O-Ring Perbunan (Viton on Request)

Operating Temperature -20°C to +40°C / (Viton: -5°C to +40°C)

Thread Metric acc. to EN 60423

Protection Class IP66 / IP68

ATEX Marking II2 GD / Ex e IIC Mb Gb / Ex tb IIIC Db

Note For the safe closing of unused holes at machines and enclosures.







-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

Ex / ATEX utvidelses nippel: Reducer

Material Polyamide 6

Operating Temperature -20°C to +40°C

Thread Metric acc. to EN 60423

Protection Class IP66 / IP68

ATEX Marking II2 GD / Ex e IIC Mb / Ex tb IIIC Db

Note For adapting thread types and sizes.









-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

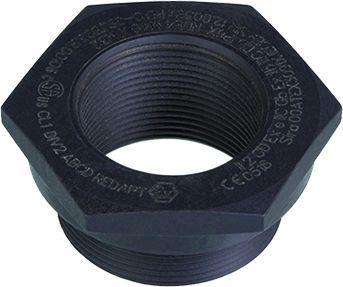

Ex / ATEX reuserings nippel: Reducer

Material Polyamide 6

Operating Temperature -20°C to +40°C

Thread Metric acc. to EN 60423

Protection Class IP66 / IP68

ATEX Marking II2 GD / Ex e IIC Mb / Ex tb IIIC Db

Note For adapting thread types and sizes.







-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

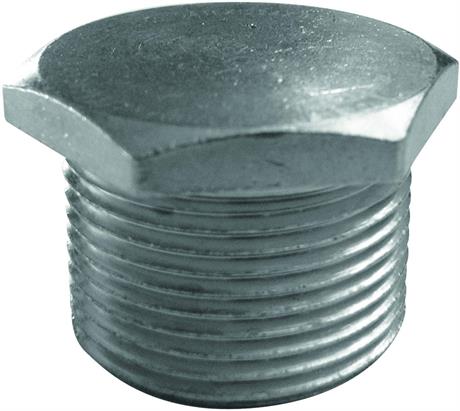

Ex / ATEX Hexagonal Screw Plug

Material Nicel Plated Brass / Stainless Steel 1.4404

Teperatures from -60C to +200C

Thrad M and NPT





















-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

Ex / ATEX Blindblugg: Dome Head Stopping Plug

Material Natural Brass; Nickel Plated Brass; / Stainless Steel 316L (Further on Request)

Thread Metric acc. to EN 60423 /

NPT acc. to ANSI B1.20.1

Protection Class IP68

ATEX Marking Ex II 2 G D / Ex d IIC Gb / Ex e IIC Gb / Ex tb IIIC Db

Note For the safe closing of unused holes at machines and enclosures.









-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

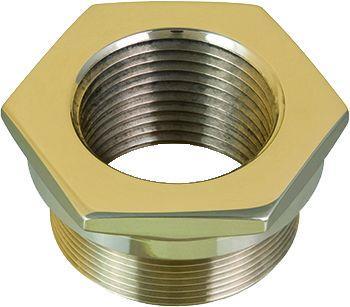

EX / ATEX utvidelse av Metal gjenger.

Material Natural Brass; Nickel Plated Brass; Stainless Steel 316L (Further on Request)

Thread Metric acc. to EN 60423

Protection Class IP66 / IP68

ATEX Marking Ex II2 GD / Ex d IIC Gb / Ex e IIC GB / Ex tb IIIC Db / Ex I M2 / Ex d I Mb / Ex e I Mb











 -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

EX / ATEX redusening av Metal gjenger.

Material Natural Brass; Nickel Plated Brass; Stainless Steel 316L (Further on Request)

Thread Metric acc. to EN 60423

Protection Class IP66 / IP68

ATEX Marking Ex II2 GD / Ex d IIC Gb / Ex e IIC GB / Ex tb IIIC Db / Ex I M2 / Ex d I Mb / Ex e I Mb













 -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

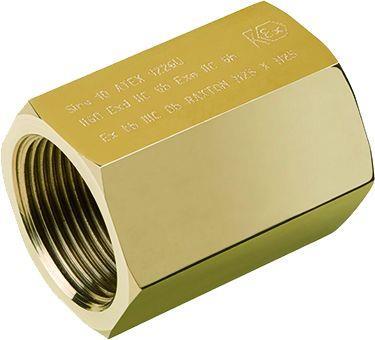

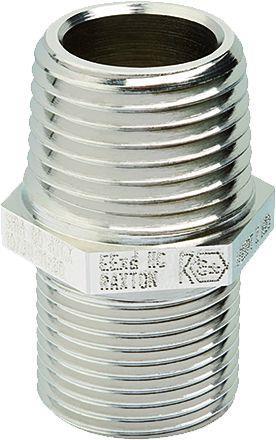

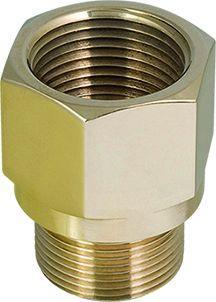

Ex / ATEX utvidelses/reduksjons nippel Adapter Metal

Material Natural Brass; Nickel Plated Brass; / Stainless Steel 316L (Further on Request)

Thread Metric acc. to EN 60423

Protection Class IP66 / IP67

ATEX Marking Ex II2 GD / Ex d IIC Gb / Ex e IIC GB / Ex tb IIIC Db / Ex I M2 / Ex d I Mb / Ex e I Mb

Note For adapting thread types and sizes.

For å utvide eller redusere Ex / ATEX gjenger.









-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

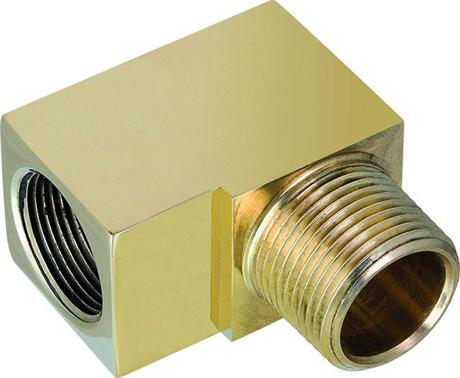

Ex / ATEX Adapter Metal

Material Natural Brass; Nickel Plated Brass; / Stainless Steel 316L (Further on Request)

Thread Metric acc. to EN 60423

Protection Class IP66 / IP67

ATEX Marking Ex II2 GD / Ex d IIC Gb / Ex e IIC GB / Ex tb IIIC Db / Ex I M2 / Ex d I Mb / Ex e I Mb

Note For adapting thread types and sizes.



















-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Trykk på bilde for datablad Trykk på bilde for datablad

Ex / ATEX 90°-Adapter Metal

Material Natural Brass; Nickel Plated Brass; / Stainless Steel 316L (Further on Request)

Thread Metric acc. to EN 60423

Protection Class IP66 / IP68

ATEX Marking Ex II2 GD / Ex d IIC Gb / Ex e IIC Gb / Ex tb IIIC Db / Ex I M2 / Ex e I Mb / Ex e I Mb

Note For displacing the entry thread.















-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
